Kucie stali nierdzewnej w standardzie ASTM, duża dźwignia siłownika hydraulicznego, kute tłoczysko hydrauliczne, drążek kierowniczy

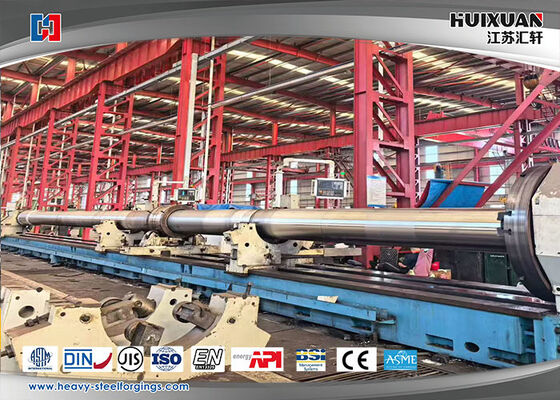

Kolumna prasowa o masie 100 000 ton, wykonana z kutego materiału 30Cr2Ni2Mo, o masie surowej 97 ton. Po precyzyjnej obróbce średnica zewnętrzna gotowego produktu wynosi 800 mm, a długość całkowita 20 400 mm.
30Cr2Ni2Mo (chińska standardowa stal hartowana i odpuszczana)
Norma: GB/T 3077-2015, ujednolicony kod cyfrowy: A50300
Jest to średniowęglowa, hartowana i odpuszczana stal Cr-Ni-Mo, charakteryzująca się doskonałą hartownością, wysoką wytrzymałością w połączeniu z dobrą ciągliwością, dużą udarnością i odpornością na zmęczenie, odpowiednią do odkuwek o ciężkich przekrojach.
Zagraniczne gatunki równoważne: 30CrNiMo8 (1.6580), SNCM431 (JIS)
1. Skład chemiczny (ułamek masowy%)
C: 0,26 ~ 0,34
Si: 0,17 ~ 0,37
Mn: 0,50 ~ 0,80
Cr: 1,80 ~ 2,20
Ni: 1,80 ~ 2,20
Pon.: 0,30 ~ 0,50
P ≤0,030; S ≤0,030; Cu ≤0,30
Funkcja stopu: Cr i Ni znacznie poprawiają hartowność i wytrzymałość; Mo tłumi kruchość temperamentu i zwiększa stabilność temperamentu.
2. Standardowe właściwości mechaniczne po hartowaniu i odpuszczaniu (próbka φ25 mm, hartowanie w oleju 850℃ + odpuszczanie)
Wytrzymałość na rozciąganie (Rm): ≥980 MPa
Granica plastyczności (ReL): ≥835 MPa
Wydłużenie (A): ≥10%
Zmniejszenie powierzchni (Z): ≥50 %
Energia uderzenia KV₂: ≥71 J
Twardość po wyżarzaniu / odpuszczaniu w wysokiej temperaturze: ≤269 HBW
Uwaga: Właściwości mechaniczne rdzenia ulegną pogorszeniu w przypadku odkuwek o grubości przekroju powyżej 80 mm; współczynnik bezpieczeństwa należy zwiększyć w projekcie.
Średnica krytyczna do hartowania w oleju: ok. 120 mm. Odkuwki w zakresie φ150 ~ 250 mm mogą uzyskać stosunkowo jednolitą mikrostrukturę, znacznie lepszą niż 42CrMo.
3. Zalecany proces obróbki cieplnej
Kucie
Zakres temperatur kucia: 1180 ~ 850 ℃; Zakończ temperaturę kucia ≥850 ℃; Powolne chłodzenie po kuciu (chłodzenie piaskiem/chłodzenie pieca), aby uniknąć pękania.
Hartowanie i odpuszczanie (trasa konwencjonalna)
Hartowanie: 850 ~ 870 ℃, wystarczający czas przetrzymywania, chłodzenie olejem (twardość po hartowaniu HRC 46 ~ 52)
Odpuszczanie: 540 ~ 620 ℃, chłodzenie olejem / chłodzenie wodą (unikać zakresu kruchości odpuszczania; szybkie chłodzenie po odpuszczaniu w celu optymalizacji wytrzymałości)
Temperowanie w temperaturze 540 ℃: Wysoka wytrzymałość, twardość ok. 320 ~ 350 HB
Temperowanie w temperaturze 600 ℃: Zrównoważona wytrzymałość i wytrzymałość, twardość ok. 280 ~ 310 HB
Wzmocnienie powierzchni
Zastosowanie ma azotowanie / azotowanie jonowe (idealne do przekładni, czopów wałów). Nawęglanie nie jest zalecane ze względu na średnią zawartość węgla. Dostępne jest miejscowe hartowanie indukcyjne wysoką częstotliwością.
| Inny materiał | 4140,4130,18CrNiMo7-6,4340,4330,1.7225 |

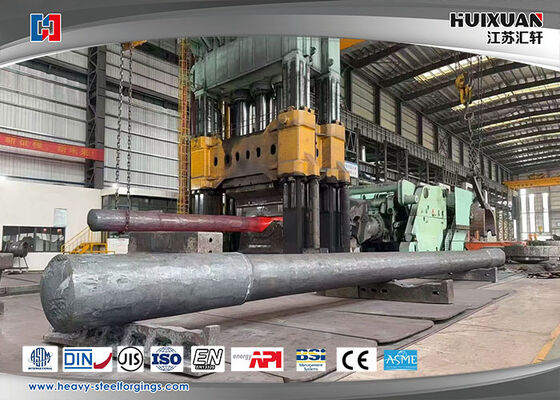

| Sprzęt do kucia | Hydroprasa otwarta 8000T |
| Aplikacja |
Tłoczysko stosowane jest głównie w hydrauliczno-pneumatycznych, maszynach inżynieryjnych, tłokach do produkcji samochodów, słupkach prowadzących maszyn z tworzyw sztucznych, maszynach pakujących, wale rolkowym maszyny drukarskiej, maszynach tekstylnych, osi maszyny przenośnikowej, wale ruchu prostoliniowego |
| Proces topienia | EF+LF+VD |
| Proces produkcyjny |
Kucie + obróbka cieplna + obróbka zgrubna + obróbka wykańczająca |
| Współczynnik kucia |
≥4 |
| Obowiązująca norma | ASTM, ASME, DIN, JIS, ISO, BS, API, EN |
| Standard wykonawczy | JB/GB/EN/DIN/JIS/ASME/ASTM/ISO |
| Organ certyfikujący | ISO9001:2008, TÜV, BV), LR, ABS, RINA, GL, KR, DNV, NK, PED. |
| Termin dostawy |
Obróbka zgrubna (N+T); obróbka wykańczająca (Q+T) |
Sprzęt testowy |
Spektrograf, urządzenie zewnętrzne, maszyna do badania wytrzymałości na rozciąganie i udarność, metaloskop, mikrometr zewnętrzny, czujnik zegarowy otworu, maszyna do badania twardości |
| Praca | Nasze usługi obejmowały kucie, proces, obróbkę cieplną, obróbkę wykańczającą, pakowanie, logistykę lokalną, odprawę klientów i transport morski. Za najważniejsze uznaliśmy wymagania klienta i zwracaliśmy uwagę na jakość produktów. |
Właściwości niestandardowe
| Elementy materialne | C | Si | Mn | P | S | Kr | Ni | Pon |
Inni |
| 4140 | 0,38-0,43 | 0,15-0,35 | 0,60-0,90 | ≤0,035 | ≤0,040 | 0,80-1,10 | -- | 0,15-0,25 | - |
| 4130 | 0,28-0,33 | 0,15-0,35 | 0,40-0,60 | ≤0,035 | ≤0,040 | 0,80-1,10 | -- | 0,15-0,25 | |
| 18CrNiMo7-6 | 0,15-0,21 | 0,17-0,35 | 0,50-0,90 | ≤0,025 | ≤0,025 | 1,50-1,80 | 1,40-1,70 | 0,25-0,35 | |
| 4340 | 0,38-0,43 | 0,15-0,35 | 0,60-0,80 | ≤0,035 | ≤0,040 | 0,70-0,90 | 1,65-2,00 | 0,20-0,30 | - |
Własność mechaniczna |
Średnica (mm) |
TS/Rm(Mpa) |
YS/Rp0,2 (Mpa) |
EL/A5(%) |
RA/Z(%) |
Rodzaj wycięcia |
Energia uderzenia |
HBW |
| 4140 | Ø10 | 740 ~ 1000 | 450 ~ 850 | ≥12 | ≥25 | V | ≥40 | ≤250HBS |
| 4130 | Ø10 | ≥930 | ≥735 | ≥12 | ≥50 | V | ≥71 | ≤229HBS |
| 18CrNiMo7-6 | Ø15 | ≥980 | ≥785 | ≥9 | ≥40 | V | ≥47 | ≤269HBS |
| 4340 | Ø15 | ≥980 | ≥835 | ≥12 | ≥55 | V | ≥78 | ≤179HBS |
Procedura procesu;
Kontrola jakości przepływu procesu kucia: Surowiec stalowy wlewek do magazynu (test zawartości chemicznej) → Cięcie → Ogrzewanie (test temperatury pieca) → Obróbka cieplna po kuciu (test temperatury pieca) Rozładunek pieca (kontrola półfabrykatu) → Obróbka → Kontrola (UT, MT, diament wizualny, twardość) → QT → Kontrola (UT, właściwości mechaniczne, twardość, wielkość ziarna) → Obróbka wykańczająca → Kontrola (wymiar) → Pakowanie i Oznaczenie (pieczęć stalowa, znak) → Przesyłka magazynowa
Klauzula handlowa
| Maksymalna waga | 80T |
| MOQ | 1 szt |
| Czas dostawy | 20-50 dni |
| Pakiet | Skrzynia ze sklejki, drewniana paleta, stalowa rama |
| Termin dostawy | FOB;CIF;CFR;DDU; |
| Termin płatności | T/T, LC |
| Rodzaj wysyłki |
Przez ocean |
Słowa kluczowe
Cylinder hydrauliczny obejmuje: cylinder cylindra, tłoczysko (tłoczysko cylindra olejowego), tłok, zaślepkę
Notatka:
- Wysoka precyzyjna tolerancja wymiarowa;
- Doskonałe właściwości mechaniczne;
- Wyprodukuj inny wymiar w oparciu o wymagania klienta;
- Zaawansowany sprzęt produkcyjny i urządzenia kontrolne;
- Doskonała osobowość techniczna;
- Ściśle kontroluj procedurę produkcyjną;
- Zwróć uwagę na ochronę paczki;
- Jakość, pełna obsługa.
